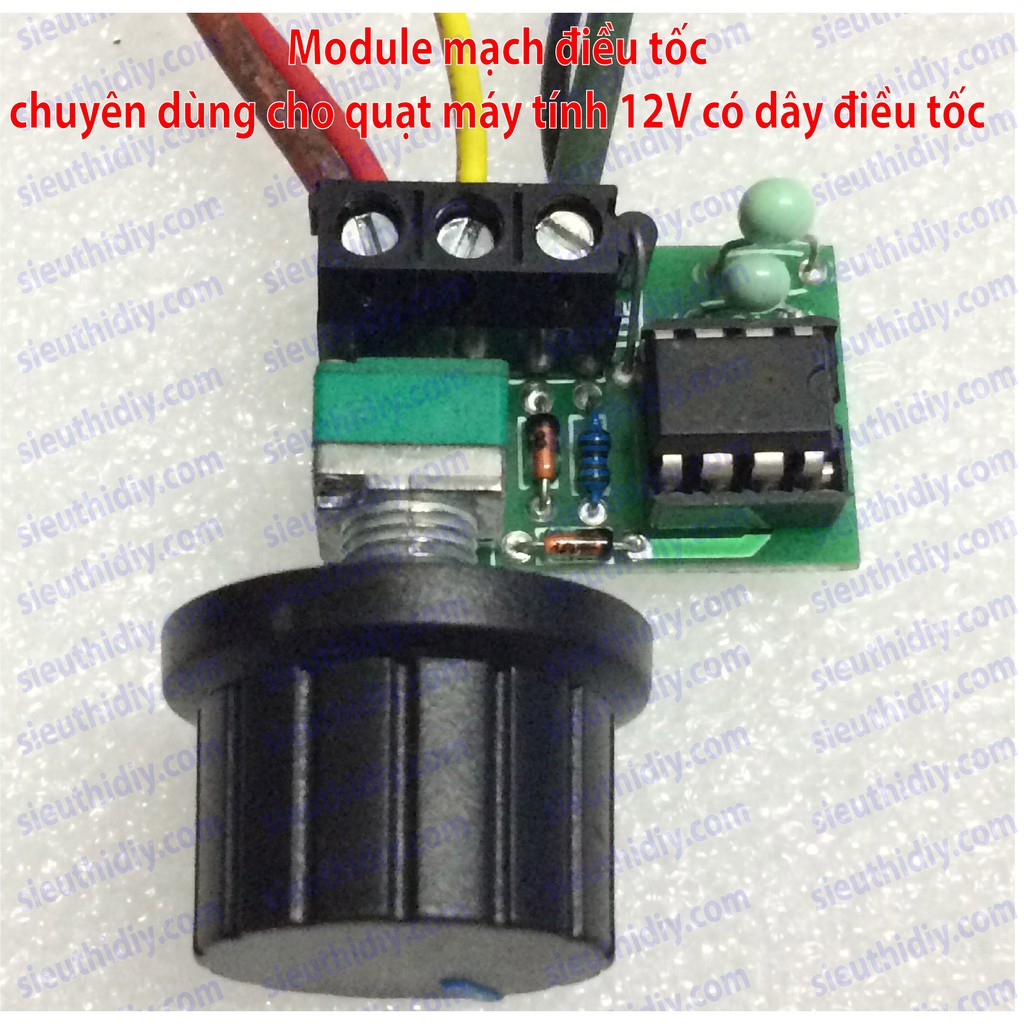

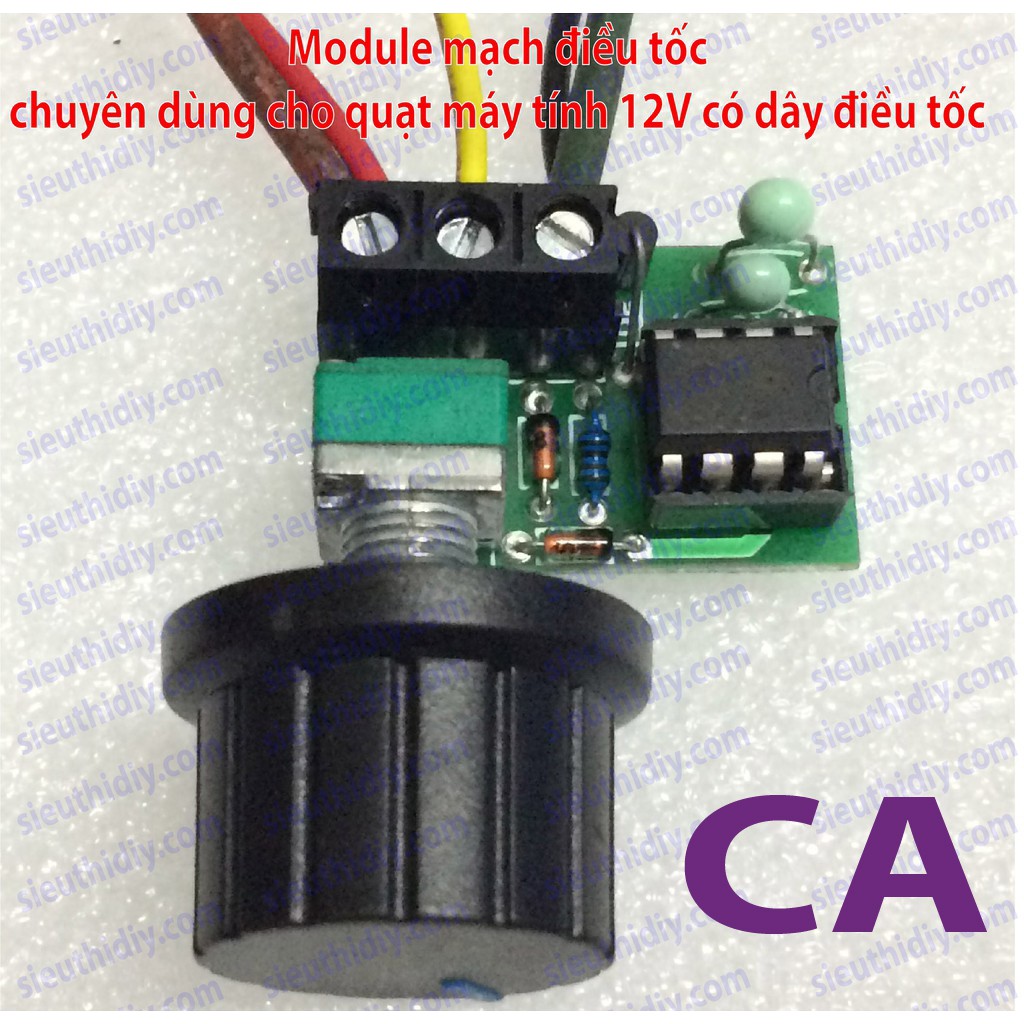

Module mạch điều tốc chuyên dùng cho quạt 12VDC máy tính, server

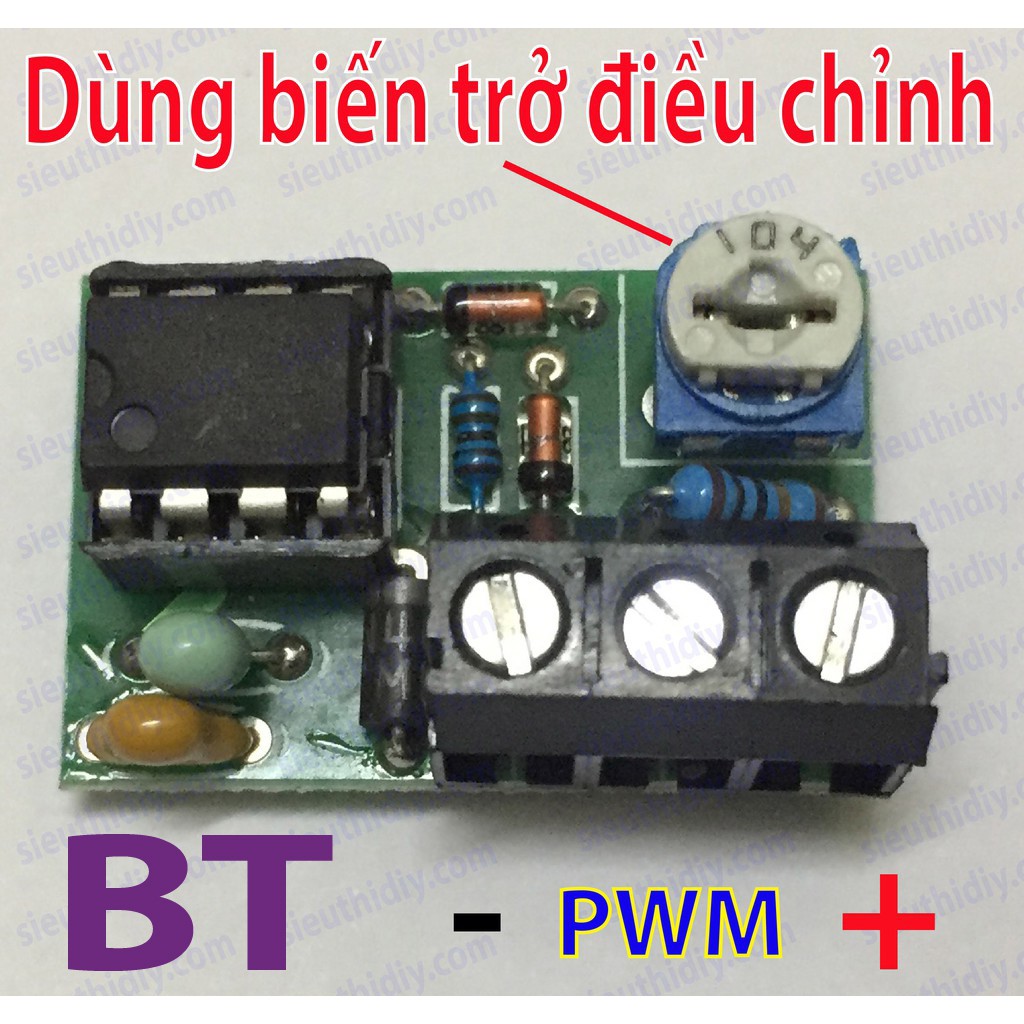

Module mạch điều tốc chuyên dùng cho quạt 12VDC máy tính, server: - Dùng cho quạt máy tính hoặc dùng tần số điều tốc như quạt máy tính, có 4 dây trong đó có 1 dây tín hiệu điều tốc (PWM). - Video: https://youtu.be/JwpjdWhLR_I - Sử dụng để điều tốc bằng tay (vặn chiết áp hoặc biến trở) điều chỉnh tốc độ mạnh yếu của quạt máy tính, máy chủ (server) loại có dây điều tốc (thường 4 dây mới hỗ trợ). Giúp sử dụng quạt công suất lớn với độ mạnh mong muốn: ví dụ có quạt 12V 4.8A dùng mạch này điều chỉnh có thể hoạt động với một phần khả năng và ăn điện như quạt công suất thấp, dễ dàng hoạt động với nguồn công suất thấp hơn đang có ( 12V 1A chẳng hạn). - Video giải đáp việc một số quạt cùng Model dùng mạch này vặn mức nhỏ có cái dừng hẳn, có cái vẫn quay nhẹ: https://youtu.be/OpWqwa4A6Fc - Điện áp hỗ trợ: 4.5-16VDC (có thể lên đến 18VDC nếu dùng IC SE555) - Không sinh nhiệt như các loại điều tốc cho quạt, động cơ thông thường. Nhiệt và điện năng tiêu thụ của mạch điều khiển cực nhỏ. Hiệu quả sử dụng hơn hẳn khi dùng các mạch điều tốc cho quạt động cơ thường (các loại đó khi hoạt động sinh nhiệt lớn và tiêu tốn điện năng hơn, không chuyên dụng cho quạt máy tính, server có dây tín hiệu điều tốc). - Chỉ cần 1 mạch nho nhỏ có thể điều tốc cho nhiều quạt công suất lớn. Công suất hàng trăm W cũng xài được. - Cách đấu nối: + Chân "+" trên mạch điều tốc kết nối cùng lúc với dây "+" của nguồn điện nuôi quạt và dây "+" (thường màu đỏ) của quạt. + Chân "-" trên mạch điều tốc kết nối cùng lúc với dây "-" của nguồn điện nuôi quạt và dây "-" (thường màu đen) của quạt. + Chân "PWM" trên mạch điều tốc kết nối với dây nhận tín hiệu điều tốc của quạt, màu xanh lơ hoặc màu vàng tùy loại quạt (như ví dụ là dây màu vàng). Thường đối với quạt có dây điều tốc màu vàng thì vặn xuôi chiều kim đồng hồ là giảm tốc độ quạt, loại dây điều tốc màu xanh lơ thì vặn xuôi chiều kim đồng hồ là tăng tốc độ quạt. - Phân loại hàng: *Hình đại diện là phân loại dùng Chiết áp xanh. + Thường BT: sử dụng linh kiện nội địa trung quốc, điều chỉnh tốc độ bằng biến trở nhỏ gọn. + Thường CA: sử dụng linh kiện nội địa trung quốc, điều chỉnh tốc độ bằng chiết áp xanh loại thường. + Plus BT: sử dụng linh kiện chất lượng cao, chính hãng, điều chỉnh tốc độ bằng biến trở nhỏ gọn. + Plus CA: sử dụng linh kiện chất lượng cao, chính hãng, điều chỉnh tốc độ bằng chiết áp xanh Đài Loan chất lượng cao (nhìn như hình minh họa). - Loại dùng biến trở nhỏ gọn thích hợp cho nhu cầu ít thay đổi tốc độ, cố định tốc độ quạt ở mức mong muốn lâu dài. - Loại dùng chiết áp thích hợp nhu cầu hay thay đổi tốc độ, dễ dàng lắp đặt vào các loại vỏ máy chỉ bằng 1 mũi khoan tròn. - Kích thước nhỏ gọn: Dài 28x Rộng 18.5mm Cao 13.6mm (dùng biến trở) đến 15mm (dùng chiết áp). #Module-mạch-điều-tốc-chuyên-dùng-cho-quạt-12VDC-máy tính-server-354367-354366-356915
