Modul điều khiển 3D printer RAMPS 1.4

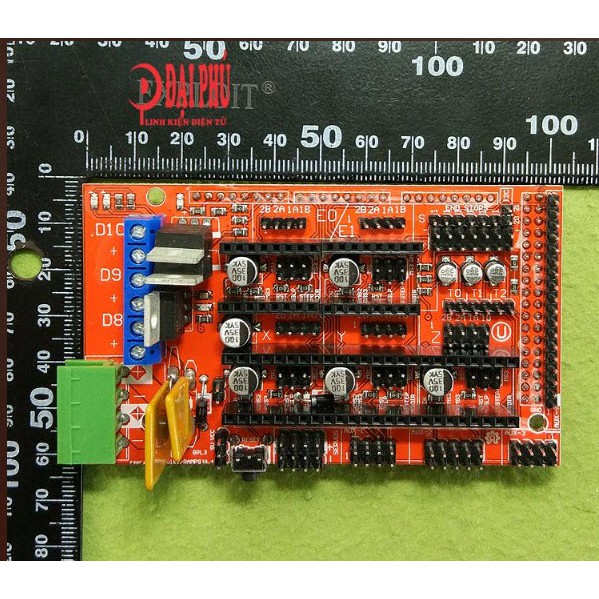

Modul điều khiển 3D printer RAMPS 1.4 Được thiết kế để phù hợp với toàn bộ thiết bị điện tử cần thiết cho máy in 3D RepRap với chi phí thấp. RAMPS 1.4 giao tiếp với Arduino Mega với nền tảng mạnh mẽ và có nhiều room để mở rộng. Thiết kế module bao gồm các khe cắm cho trình điều khiển động cơ bước và mạch điện điều khiển đầu phun trên shield Arduino Mega để dễ dàng sử dụng, thay thế, nâng cấp và mở rộng chức năng. Ngoài ra, 1 số bo mạch mở rộng của Arduino có thể được gắn thêm vào miễn là mạch RAMPS gắn ở lớp trên cùng. Tính năng: Phiên bản 1.4 sử dụng bề mặt tụ gắn kết và điện trở để tiếp tục che trường hợp vấn đề cạnh. Như của phiên bản 1.3 để phù hợp với nhiều module khác, RAMPS không còn được thiết kế để dễ dàng khắc mạch tại gia. Nếu bạn muốn khắc mạch PCB của riêng bạn thì hoặc là dùng phiên bản 1,25 hoặc mạch Generation 7 Electronics. Phiên bản 1.25 và trước đó là bảng thiết kế “1,5 lớp” (tức là nó là vi mạch điều khiển hai mặt, nhưng một trong những lớp có thể dễ dàng được thay thế bằng dây jumper) mà có thể in được trên RepRap của bạn với phương pháp bút khắc, hoặc mực chuyển tại gia. Vi mạch này chủ yếu dựa trên Pololu Electronics của Adrian và làm bởi Tonok. Khắc đồng chống lại các phương pháp được đề xuất bởi Vik. Cũng lấy cảm hứng từ nghiên cứu của Vik với EasyDrivers. thiết kế mạch chủ yếu dựa trên Pololu Electronics Joaz của Adrian tại RepRapSource.com cung cấp các định nghĩa pin ban đầu và nhiều cải tiến thiết kế. Nhiều cảm hứng, đề nghị, và ý tưởng từ Prusajr, Kliment, Maxbots, Rick, và nhiều người khác trong cộng đồng RepRap. Tài liệu: RAMP1.4.rar Wiki Các tính năng nổi bật Dùng để điều khiển máy in 3D và các dạng robot 3 trục tịnh tiến. Có thể mở rộng cho các phụ kiên điện tử khác. Có 3 mạch công suất cho các đầu sấy và quạt, các mạch xử lý tín hiệu nhiệt điện trở. Điều khiển bàn nhiệt (có bảo vệ bằng cầu chì tự phục hồi 11A). Có 5 khay cắm mô đun điều khiển động cơ bước A4988. Có thể tích hợp thẻ nhớ. Hiển thị trạng thái hoạt động bằng Led. Hỗ trợ tới 2 động cơ trục Z trên các máy in 3D Prusa Mendel. 6 ngõ Digital được dùng cho cảm biến đầu cuối của mỗi trục. Cầu chì tự phục hồi 5A bảo vệ các thành phần trong mạch. Thêm các chân ngõ ra: PWM, ngõ ra số, nối tiếp, SPI, I2C và các ngõ ra analog.
