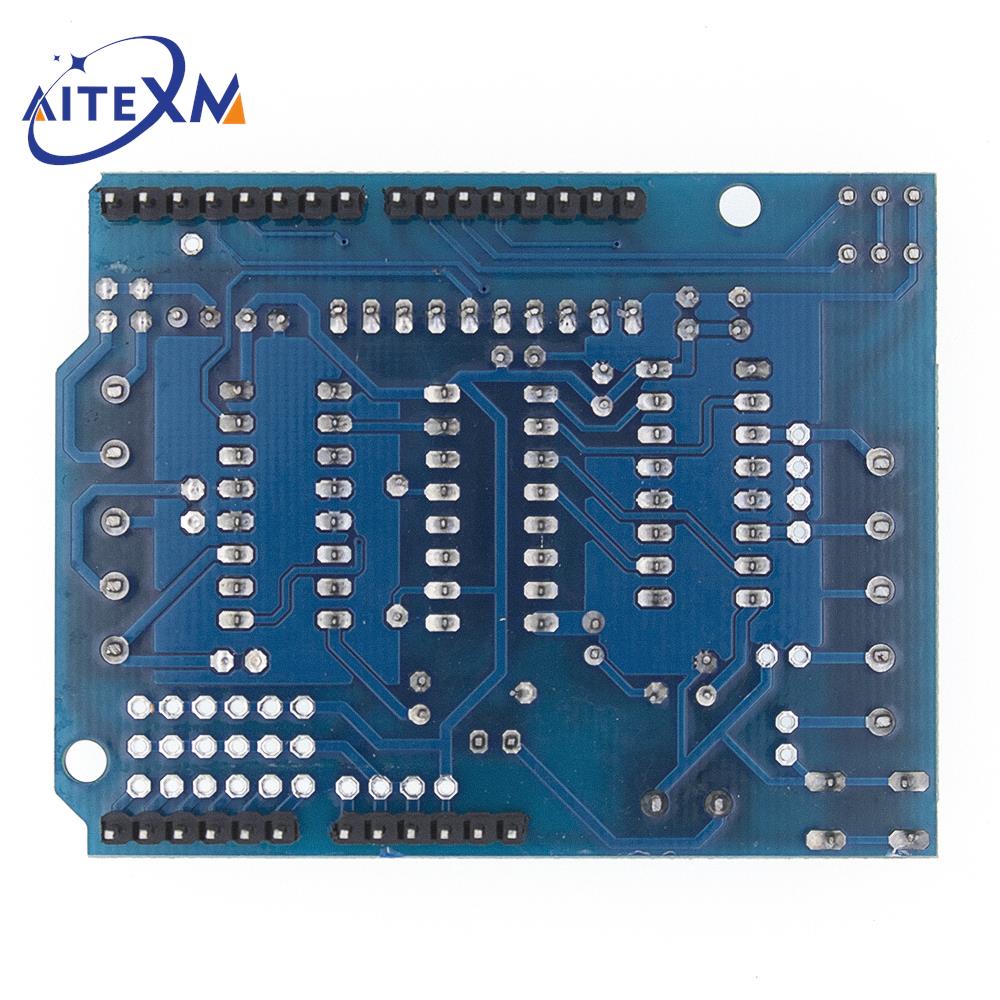

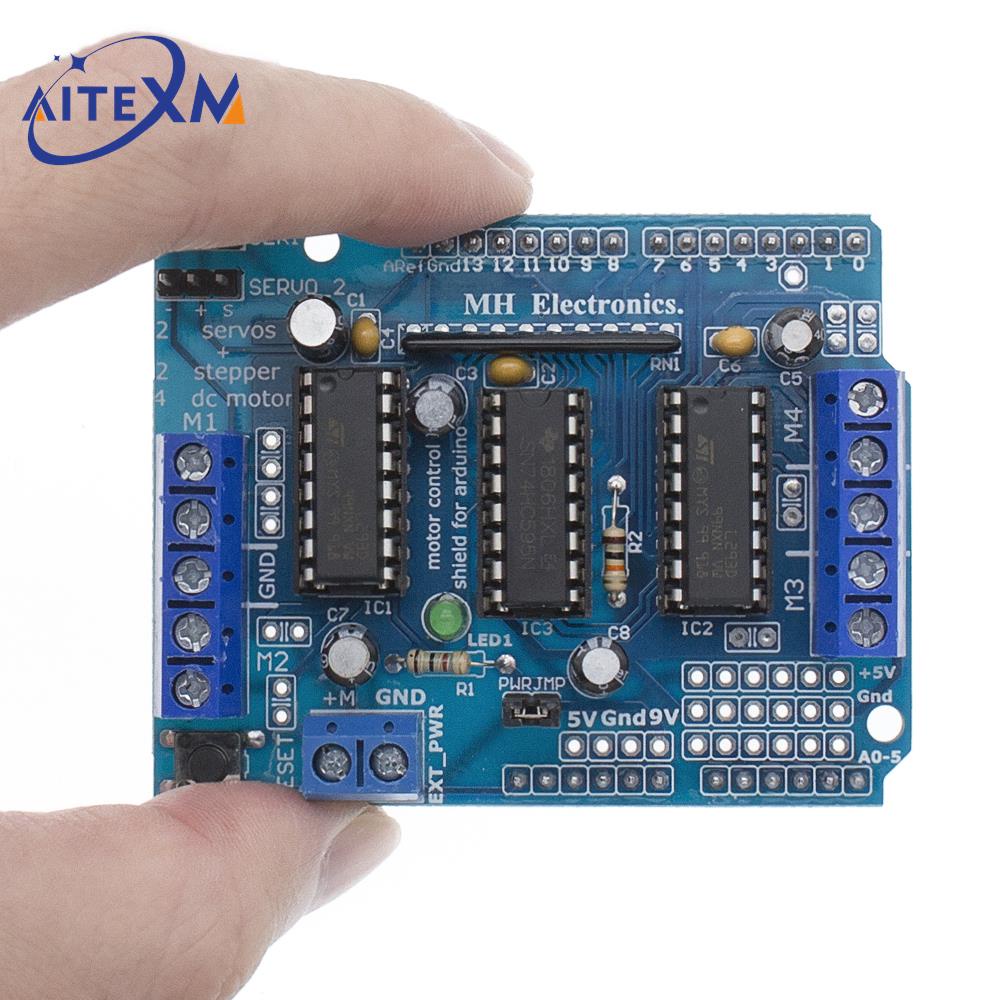

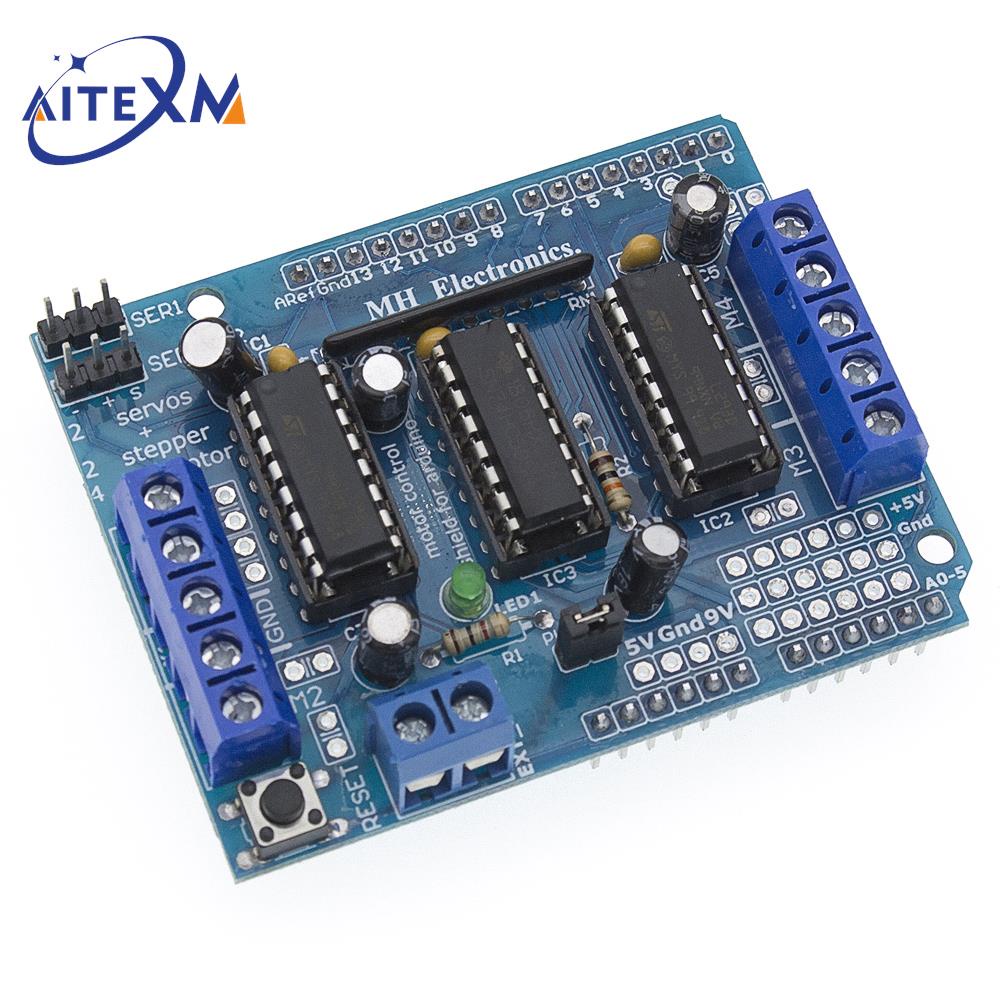

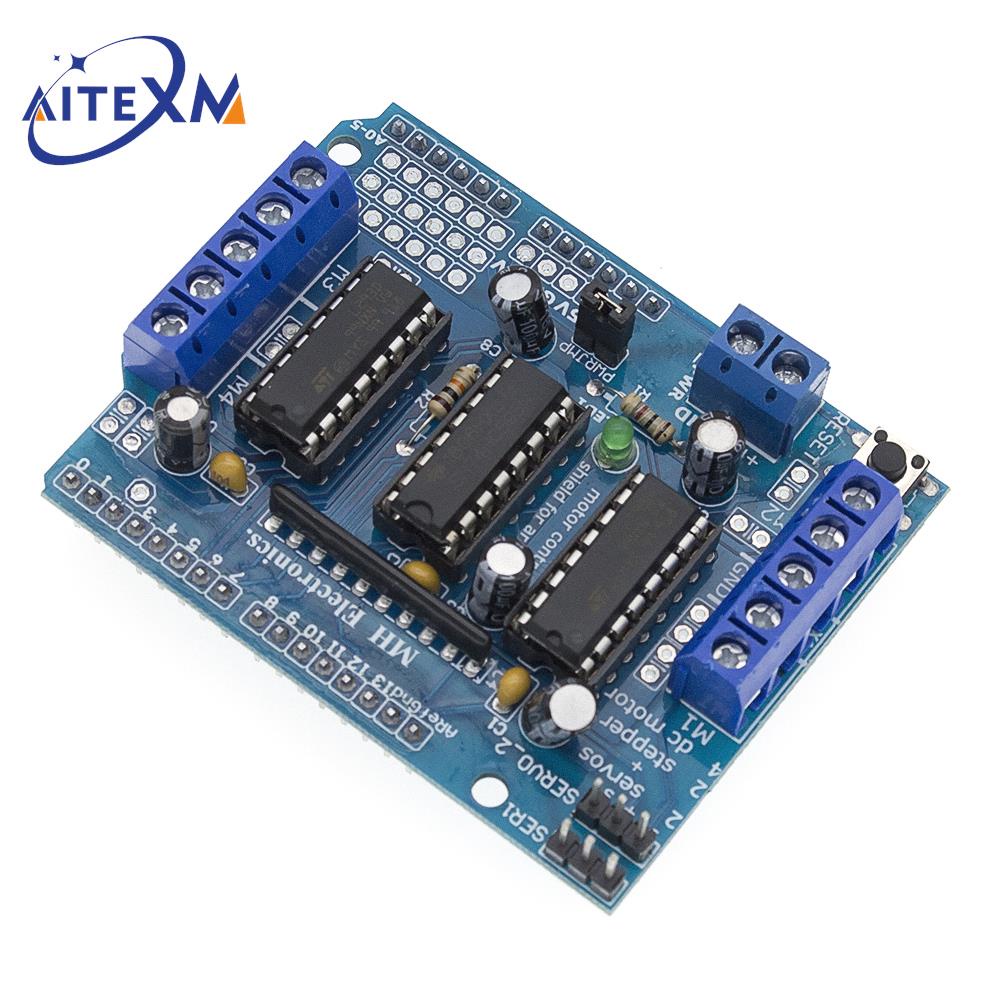

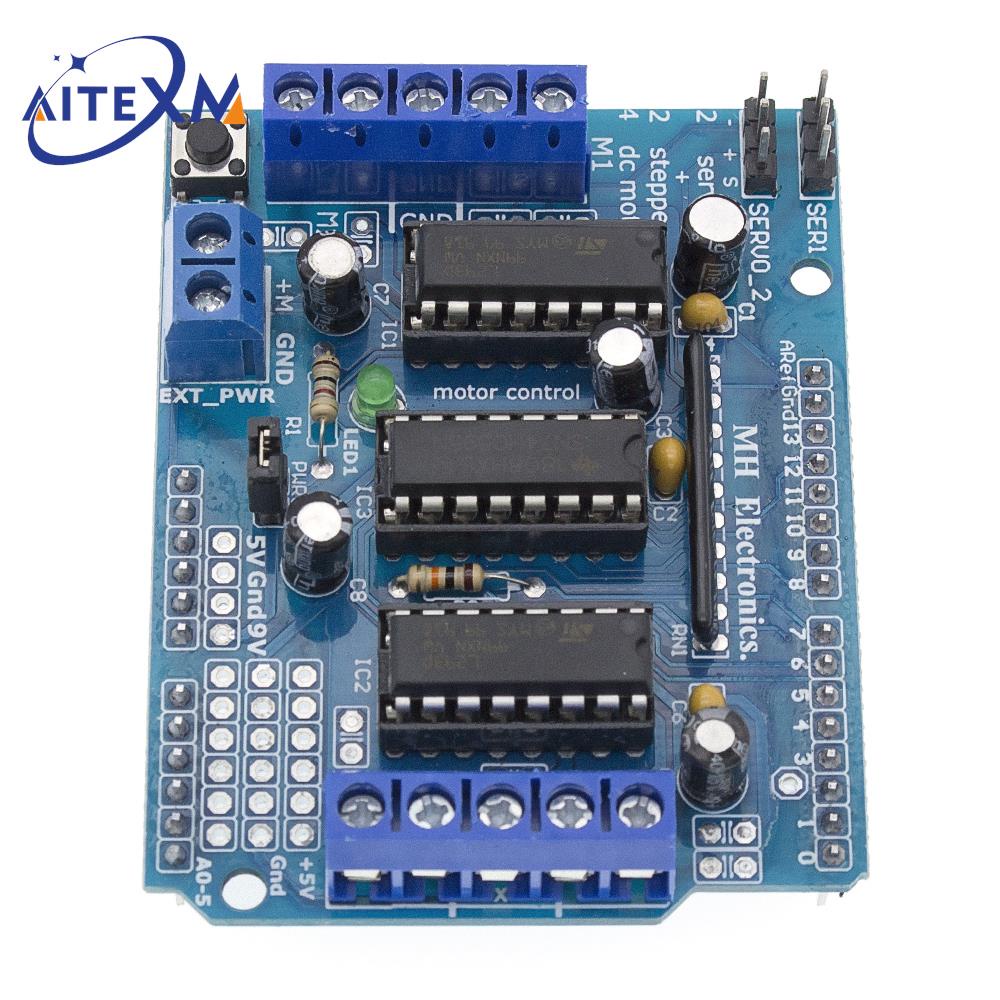

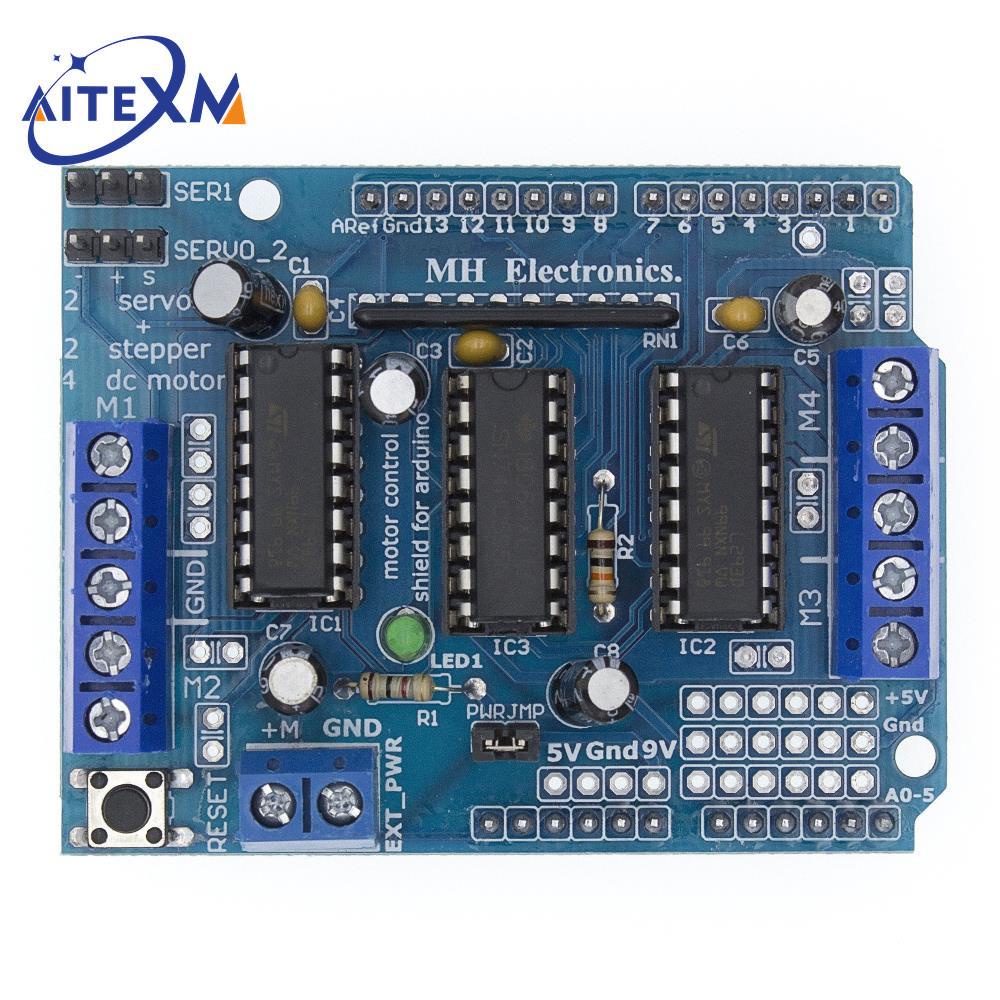

Bảng Mạch Điều Khiển Động Cơ Bước L293D Cho Arduino Mega2560 4 Kênh UNO R3

L293d là một trình điều khiển 4 kênh tích hợp nguyên khối, điện áp cao, dòng điện cao, tích hợp nguyên khối. Về cơ bản, điều này có nghĩa là sử dụng chip này, bạn có thể sử dụng động cơ DC và nguồn điện lên đến 36 Volts, đó là một số động cơ khá lớn và chip Có thể cung cấp dòng điện tối đa 600mA mỗi kênh, chip L293D còn được gọi là loại cầu H. Cầu H thường là một mạch điện cho phép áp dụng trên tải theo một trong hai hướng đến một đầu ra, ví dụ: động cơ. - 2 giao diện cho Servo 5V được kết nối với Đối với bộ hẹn giờ chuyên dụng có độ phân giải cao - không rung! - Có thể điều khiển 4 động cơ DC hoặc 2 động cơ bước hoặc 2 Servo - Lên đến 4 động cơ DC hai chiều với lựa chọn tốc độ 8 bit riêng lẻ - Lên đến 2 động cơ bước (đơn cực hoặc lưỡng cực) với cuộn dây đơn, cuộn dây đôi hoặc bước xen kẽ. - 4 Cầu H: mỗi cầu cung cấp dòng điện cực đại 0,6A (1,2A) với bảo vệ nhiệt, có thể chạy động cơ trên 4,5V đến 36V DC - Kéo điện trở xuống giữ cho động cơ bị vô hiệu hóa trong quá trình bật nguồn - Nút đặt lại - 2 giao diện nguồn đầu cuối bên ngoài, cho nguồn cung cấp logic / động cơ riêng biệt - Đã kiểm tra tương thích cho Mega, Diecimila & Duemilanove
