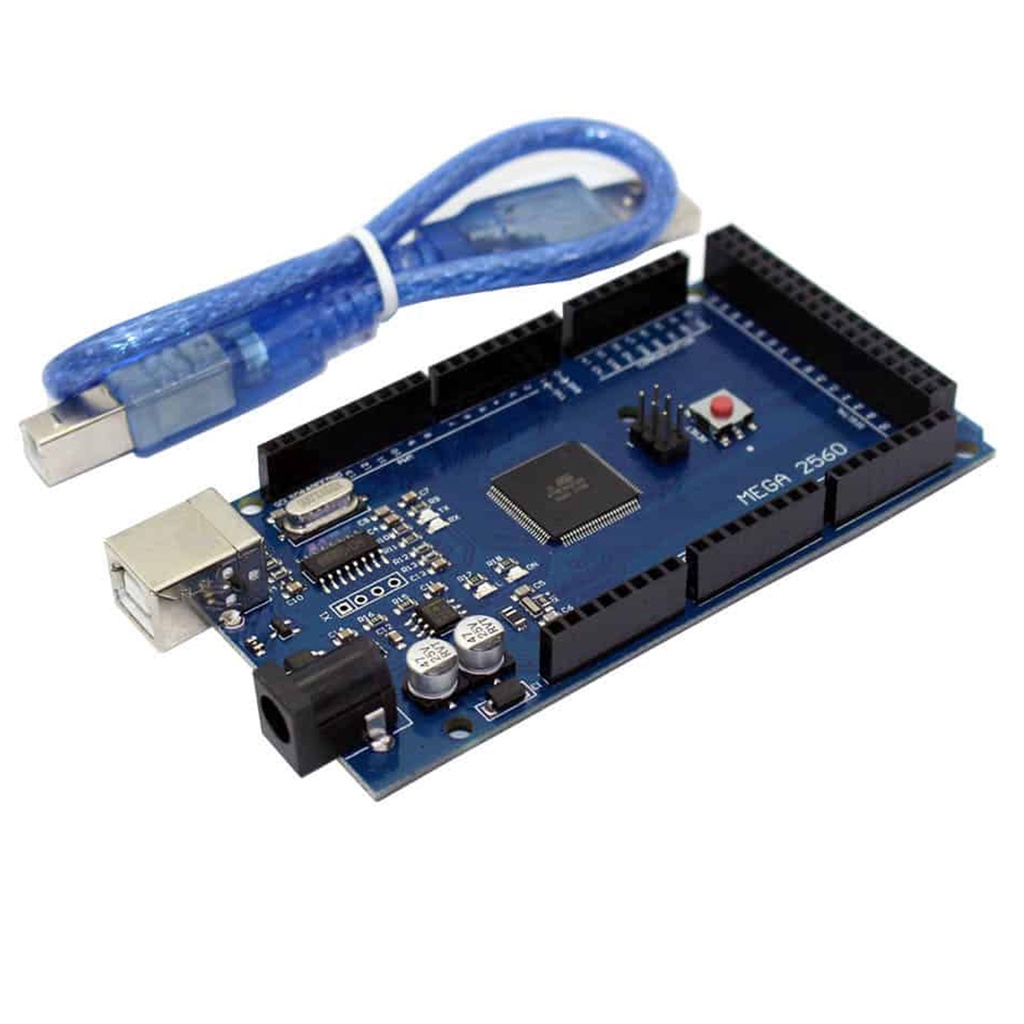

Adruino Mega 2560 R3

1. Mô tả - Arduino Mega 2560 R3 là phiên bản nâng cấp của Arduino Uno R3 với số chân giao tiếp, ngoại vi và bộ nhớ nhiều hơn, phiên bản Mega 2560 là Revision 3 (R3) mới cho khả năng kết nối và hoạt động ổn định hơn các phiên bản chip cũ. 2. Thông số kỹ thuật - Vi điều khiển chính: ATmega2560 - IC nạp và giao tiếp UART: ATmega16U2. - Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (nếu sử dụng nguồn ngoài từ giắc tròn bạn nên cấp nguồn từ 6~9VDC để đảm bảo mạch hoạt động tốt,). - Số chân Digital I/O: 54 (trong đó 15 chân có khả năng xuất xung PWM) - Số chân Analog Input: 16 - Dòng điện DC Current trên mỗi chân I/O: 20mA - Dòng điện DC Current chân 3.3V: 50mA - Flash Memory: 256 KB trong đó 8 KB sử dụng cho bootloader. - SRAM: 8 KB - EEPROM: 4 KB - Clock Speed: 16 MHz - LED_BUILTIN: 13 - Kích thước: 101.52 x 53.3 mm 3. Lưu ý khi sử dụng sản phẩm - Tốt nhất bạn cấp nguồn 5V cho Arduino từ cổng USB. Nếu dùng nguồn ngoài( cắm từ giắc DC): Khuyên dùng 7-9V để mạch hoạt động tốt. Khi điện áp lên tới 12V IC ổn áp rất nóng dễ hư hỏng mạch. - Có một số máy tính chưa có sẵn Driver CH340, khi nạp chương trình sẽ báo lỗi Không nhận cổng COM, nếu chưa có driver vui lòng liên hệ shop để được hỗ trợ. Đặc biệt lưu ý: Các thao tác sau đây có thể gây hỏng một phần hoặc toàn bộ Mạch Arduino. - Không nối trực tiếp dòng 5v vào GND. - Không cấp nguồn lớn hơn 5V cho bất cứ chân I/O nào. - Tổng cường độ dòng điện cấp cho các I/O pin tối đa là 200mA.
